Hướng dẫn về đầu nối CCS2 EV: Cấu trúc, nguồn điện và khả năng tương thích

CCS2, hay còn gọi là Combo 2, là một trong những tiêu chuẩn đầu nối chính cho sạc nhanh DC ở châu Âu và nhiều thị trường Type 2. Đối với các nhà sản xuất trạm sạc, các nhà cung cấp dịch vụ trạm sạc (CPO), các nhà điều hành đội xe, nhà phân phối và người mua linh kiện xe điện, việc hiểu về CCS2 không chỉ đơn thuần là nhận biết hình dạng phích cắm. Đó là việc hiểu cấu trúc đầu nối, bố trí chân cắm, đường dẫn sạc AC/DC, công suất định mức, phương pháp làm mát, giới hạn tương thích và độ tin cậy lâu dài ảnh hưởng như thế nào đến các dự án sạc thực tế.

Đối với các điểm sạc công cộng, kho bãi xe và hệ thống sạc công suất cao, việc lựa chọn đầu nối CCS2 phụ thuộc vào nhiều yếu tố hơn là chỉ dòng điện định mức. Sự phù hợp với thị trường, khả năng tương thích với xe, thiết kế tản nhiệt, khả năng xử lý cáp, độ tin cậy của khóa, chứng nhận và kế hoạch bảo trì đều ảnh hưởng đến việc liệu đầu nối hoặc cụm cáp có phù hợp với dự án hay không.

Đầu nối CCS2 là gì?

Đầu nối CCS2 được cấu tạo xung quanh giao diện AC loại 2 với hai tiếp điểm nguồn DC bổ sung bên dưới. Phần trên cung cấp giao diện sạc loại 2, trong khi phần dưới bổ sung các tiếp điểm DC+ và DC- để sạc nhanh DC.

Cấu trúc kết hợp này cho phép cổng sạc CCS2 trên xe hỗ trợ sạc AC loại 2 và sạc nhanh DC CCS2 khi xe và hệ thống sạc được thiết kế cho cả hai chế độ. Do đó, cùng một cổng sạc vật lý có thể phục vụ các kịch bản sạc khác nhau, từ sạc AC tại điểm đến đến sạc nhanh DC tại các trạm sạc công cộng hoặc kho bãi của đội xe.

CCS2 được sử dụng rộng rãi trong cơ sở hạ tầng sạc nhanh DC ở châu Âu và ở nhiều thị trường tuân theo tiêu chuẩn sạc dựa trên Loại 2. Giao diện vật lý của nó liên quan đến tiêu chuẩn IEC 62196-2 cho phần AC Loại 2 và IEC 62196-3 cho phần sạc DC.

Cấu trúc và bố trí chân cắm của đầu nối CCS2

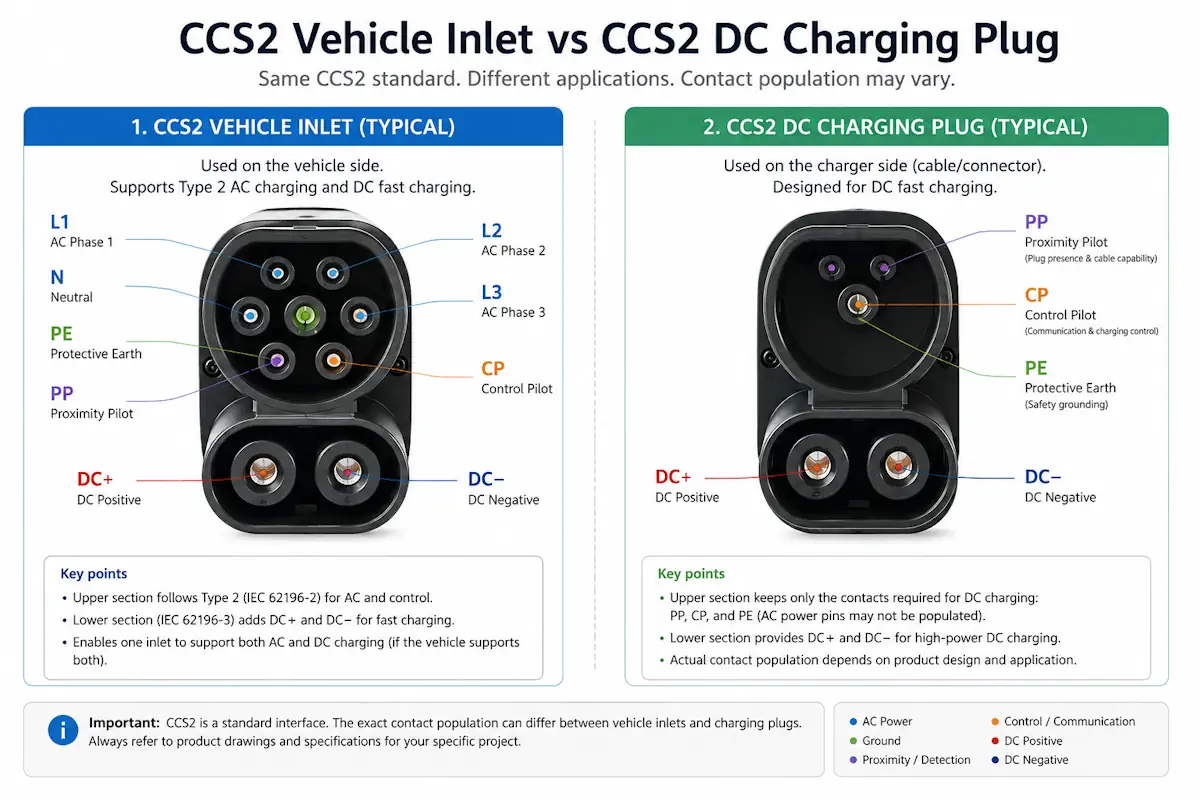

Đầu nối CCS2 có hai phần vật lý chính. Phần trên tuân theo bố cục Loại 2 và bao gồm các tiếp điểm được sử dụng cho sạc AC, nối đất và tín hiệu điều khiển. Phần dưới chứa hai tiếp điểm DC lớn hơn được sử dụng cho sạc nhanh. Bố cục này tách biệt việc cung cấp điện năng khỏi các chức năng điều khiển và an toàn, đồng thời cho phép một đầu vào của xe hỗ trợ các chế độ sạc khác nhau.

Số lượng chân tiếp xúc chính xác có thể khác nhau giữa đầu cắm sạc CCS2 đầy đủ trên xe và phích cắm sạc DC CCS2. Trong các phích cắm sạc nhanh DC, các chân tiếp xúc nguồn AC có thể không được kết nối vì việc cung cấp điện DC công suất cao sử dụng các chân tiếp xúc DC+ và DC- thấp hơn.

Cách bố trí chân cắm chỉ là một phần trong việc lựa chọn đầu nối. Độ ổn định cơ học, chất lượng tiếp xúc, phản hồi khóa, khả năng giảm căng cáp và hiệu suất làm kín cũng ảnh hưởng đến độ tin cậy của quá trình sạc, đặc biệt là tại các trạm sạc nhanh công cộng với tần suất cắm rút thường xuyên.

CCS2 hỗ trợ sạc AC và DC như thế nào?

Cổng sạc CCS2 có thể hỗ trợ sạc AC và sạc nhanh DC thông qua các đường dẫn nguồn riêng biệt trong cùng một giao diện kết hợp. Trong chế độ sạc AC, phích cắm loại 2 sử dụng phần trên của cổng sạc. Điều này thường được sử dụng cho sạc tại nhà, sạc tại nơi làm việc, sạc tại điểm đến và các trường hợp đỗ xe lâu khác.

Trong chế độ sạc nhanh DC, phích cắm CCS2 cung cấp năng lượng công suất cao thông qua các tiếp điểm DC+ và DC- phía dưới. Nguồn điện DC không được cung cấp qua các tiếp điểm pha AC. Phần trên vẫn hỗ trợ các chức năng điều khiển, cảm biến tiệm cận, nối đất và an toàn giúp xác nhận trạng thái kết nối, khả năng của cáp và khả năng sẵn sàng sạc.

Việc khớp về mặt vật lý không nên được coi là sự tương thích hoàn toàn với việc sạc. Một cổng CCS2 có thể chấp nhận cả phích cắm AC loại 2 và DC CCS2, nhưng xe và bộ sạc phải hỗ trợ chế độ sạc, quy trình giao tiếp và logic an toàn tương ứng.

Nơi sử dụng CCS2

CCS2 là tiêu chuẩn đầu nối sạc nhanh DC chính ở châu Âu và được sử dụng rộng rãi ở nhiều thị trường áp dụng cơ sở hạ tầng sạc dựa trên chuẩn Type 2. Tiêu chuẩn này cũng phổ biến ở một số khu vực thuộc châu Đại Dương, Trung Đông, châu Phi và các dự án sạc hướng đến xuất khẩu, nơi áp dụng các tiêu chuẩn sạc của châu Âu.

Sự phù hợp theo khu vực này rất quan trọng đối với các nhà sản xuất, nhà phân phối trạm sạc và các nhà điều hành cơ sở hạ tầng. Đầu nối CCS2 có thể là lựa chọn phù hợp cho một trạm sạc đường cao tốc ở châu Âu, một dự án sạc DC công cộng ở Trung Đông hoặc một kho bãi xe sử dụng các phương tiện có cổng CCS2. Nhưng không nên coi nó là đầu nối đa năng cho mọi thị trường.

Bắc Mỹ từ trước đến nay thường sử dụng chuẩn CCS1 cho sạc nhanh DC, trong khi SAE J3400 / NACS hiện là một chuẩn kết nối quan trọng tại thị trường này. Đối với các dự án toàn cầu, việc lựa chọn chuẩn kết nối cần tuân theo thị trường mục tiêu, số lượng xe hiện có, quy định địa phương, yêu cầu chứng nhận và các tiêu chuẩn sạc được sử dụng bởi các phương tiện sẽ thực sự hoạt động tại địa điểm đó.

Thông số công suất CCS2: Điện áp, dòng điện và công suất sạc thực tế

Công suất sạc CCS2 được xác định bởi điện áp và dòng điện, nhưng con số định mức trên đầu nối hoặc bộ sạc không có nghĩa là mọi lần sạc đều cung cấp công suất đó. Nói một cách đơn giản, công suất điện được tính bằng điện áp nhân với dòng điện. Ví dụ, hệ thống 1000 V và 500 A thể hiện công suất điện tối đa lý thuyết là 500 kW.

Trong các dự án sạc thực tế, công suất thực tế thường thấp hơn công suất tối đa lý thuyết. Công suất này phụ thuộc vào điện áp ắc quy xe, trạng thái sạc của ắc quy, công suất đầu ra của tủ sạc, định mức dòng điện của cáp, nhiệt độ môi trường và các giới hạn do hệ thống sạc quy định. Xe có thể chỉ chấp nhận công suất cao trong một phần của đường cong sạc, sau đó giảm dòng điện khi ắc quy đạt đến trạng thái sạc cao hơn.

Trong số các giới hạn này, nhiệt độ thường là yếu tố quan trọng nhất trong các ứng dụng CCS2 dòng điện cao. Điện trở tiếp xúc, thiết kế cáp, phương pháp làm mát và tần số cắm rút đều ảnh hưởng đến sự tăng nhiệt độ tại đầu nối và cáp. Nếu hệ thống tiến gần đến giới hạn nhiệt độ, bộ sạc có thể giảm dòng điện để bảo vệ đầu nối, cáp và cổng sạc của xe. Do đó, việc lựa chọn CCS2 cần phản ánh chu kỳ hoạt động thực tế và biên độ nhiệt, chứ không chỉ công suất định mức cao nhất được quảng cáo.

So sánh đầu nối CCS2 làm mát bằng không khí và làm mát bằng chất lỏng

Không phải mọi dự án sạc nhanh CCS2 đều cần đầu nối làm mát bằng chất lỏng. Việc lựa chọn nên dựa trên mức dòng điện yêu cầu, chu kỳ hoạt động, nhiệt độ môi trường, khoảng thời gian sạc và khả năng bảo trì.

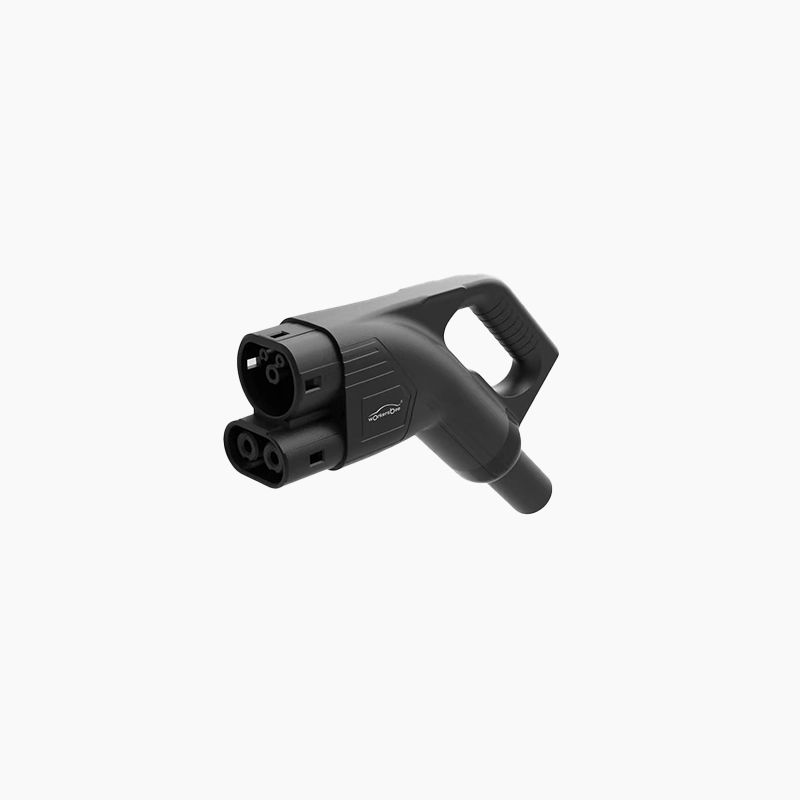

Đầu nối CCS2 làm mát bằng không khí là lựa chọn thiết thực cho việc sạc DC công suất trung bình, sử dụng vừa phải, thời gian đỗ xe dài và các địa điểm nhạy cảm về chi phí. Chúng dễ lắp đặt và bảo trì hơn vì không cần tuần hoàn chất làm mát, bơm, ống dẫn hoặc giám sát hệ thống làm mát bổ sung. Đối với các trạm sạc công cộng đô thị, bãi đậu xe bán lẻ, sạc tại nơi làm việc và một số dự án kho bãi, CCS2 làm mát bằng không khí có thể cung cấp hiệu suất đủ với độ phức tạp hệ thống thấp hơn.

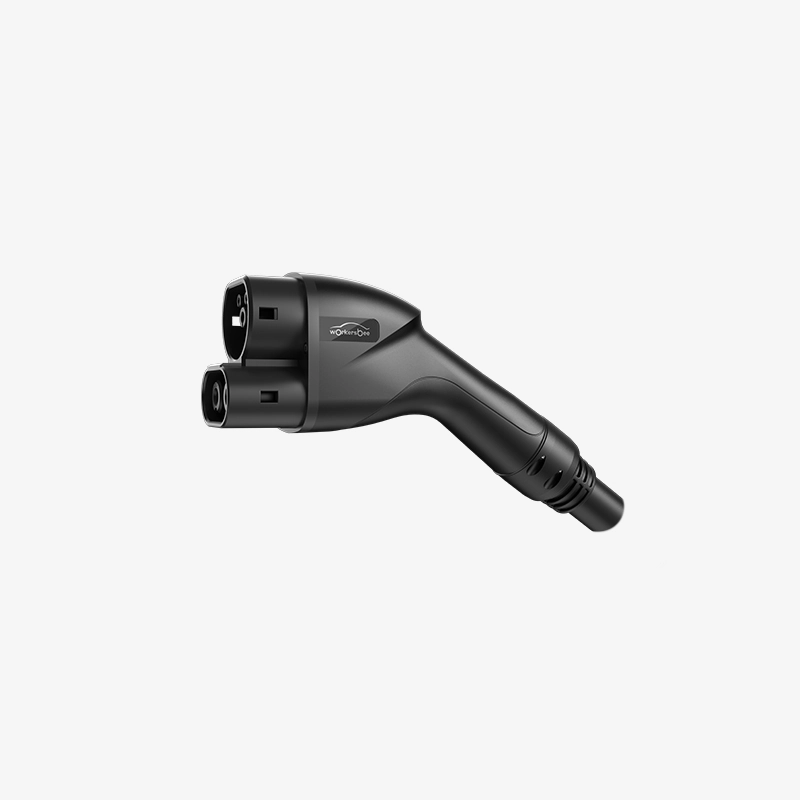

Các đầu nối CCS2 làm mát bằng chất lỏng phù hợp hơn cho việc sạc dòng điện cao liên tục. Các ứng dụng điển hình bao gồm các trạm sạc nhanh trên đường cao tốc, các trạm DC công cộng có mức sử dụng cao, các kho bãi xe với thời gian sạc ngắn, các công trình lắp đặt ở vùng khí hậu nóng và các dự án mà việc giảm công suất hoặc nhiệt độ tay cầm cao sẽ ảnh hưởng đến thời gian hoạt động và trải nghiệm người dùng. Làm mát bằng chất lỏng cải thiện khả năng kiểm soát nhiệt dưới tải trọng nặng hơn, nhưng nó cũng làm tăng chi phí, độ phức tạp của hệ thống và yêu cầu bảo trì.

Quyết định không phải là "làm mát bằng không khí hay tốt hơn", mà là liệu địa điểm đó có cần dòng điện cao liên tục trong điều kiện vận hành thực tế hay không. Nếu dự án có nhiều phiên hoạt động, thời gian dừng ngắn, xe công suất cao hoặc nhiệt độ môi trường cao, làm mát bằng chất lỏng có thể là lựa chọn hợp lý. Nếu mức độ sử dụng vừa phải và việc kiểm soát chi phí là quan trọng, hệ thống CCS2 làm mát bằng không khí có thể là lựa chọn tốt hơn.

Các tùy chọn đầu nối CCS2 cho các nhu cầu sạc khác nhau

Danh sách kiểm tra lựa chọn đầu nối CCS2 cho các dự án sạc

Nên lựa chọn đầu nối CCS2 phù hợp với dự án, chứ không chỉ dựa vào định mức dòng điện cao nhất. Danh sách kiểm tra bên dưới giúp người mua liên kết các thông số kỹ thuật sản phẩm với điều kiện sạc thực tế, yêu cầu thị trường và hoạt động lâu dài.

Một đầu nối CCS2 trông có vẻ phù hợp trên bảng thông số kỹ thuật vẫn có thể bị lỗi trong thực tế nếu chu kỳ hoạt động, biên độ nhiệt, cách xử lý cáp hoặc kế hoạch bảo trì không chính xác. Việc lựa chọn cần phản ánh môi trường sạc thực tế, chứ không chỉ dòng điện đỉnh, hình dạng đầu nối hoặc mã số linh kiện tiêu chuẩn.

CCS2 so với Loại 2: Sự khác biệt là gì?

Loại 2 và CCS2 có mối liên hệ mật thiết, nhưng chúng không phải là cùng một loại đầu nối. Sự khác biệt chính là Loại 2 là giao diện sạc AC, trong khi CCS2 bổ sung thêm đường dẫn sạc nhanh DC bên dưới phần Loại 2.

Điểm mấu chốt đối với người mua là khả năng tương thích. Hình dạng đầu nối tương tự không có nghĩa là khả năng sạc giống nhau. Xe chỉ có cổng Type 2 không thể sử dụng sạc nhanh DC CCS2 trừ khi xe đó có phần cứng sạc DC, hỗ trợ giao tiếp và hệ thống an toàn cần thiết.

CCS1 so với CCS2: Sự khác biệt về khu vực và thiết kế

Cả CCS1 và CCS2 đều là các đầu nối Hệ thống Sạc Kết hợp, nhưng chúng được chế tạo trên các đế đầu nối AC khác nhau. CCS1 sử dụng phần trên loại 1 / J1772, trong khi CCS2 sử dụng phần trên loại 2. Cả hai đều bổ sung hai tiếp điểm DC phía dưới để sạc nhanh DC.

Đối với các nhà sản xuất, phân phối và vận hành trạm sạc toàn cầu, việc lựa chọn giữa CCS1 và CCS2 nên dựa trên thị trường đích và số lượng xe. Một đầu nối phù hợp với cơ sở hạ tầng của khu vực này có thể không phù hợp với xe cộ, yêu cầu chứng nhận hoặc kỳ vọng về tiêu chuẩn sạc của khu vực khác.

Kiểm tra khả năng tương thích CCS2 trước khi lựa chọn

Khả năng tương thích CCS2 không chỉ là vấn đề hình dạng của đầu nối. Trong một dự án sạc, cần kiểm tra khả năng tương thích trên toàn bộ xe, bộ sạc, đầu nối, cụm cáp, mạch điều khiển và các yêu cầu chứng nhận. Một đầu nối có thể khớp về mặt vật lý với đầu vào nhưng vẫn không hỗ trợ chế độ sạc, mạch khóa hoặc quy trình an toàn cần thiết.

Trước khi lựa chọn đầu nối hoặc cụm cáp CCS2, người mua nên xác nhận những điểm sau:

Cách tiếp cận an toàn nhất là xác định khả năng tương thích dựa trên trường hợp sử dụng, chứ không phải dựa trên tên đầu nối. Bộ sạc DC công cộng, bộ sạc tại kho bãi xe, bộ sạc AC tại điểm đến và kịch bản sạc dựa trên bộ chuyển đổi đều có thể liên quan đến thuật ngữ Loại 2 hoặc CCS2, nhưng yêu cầu kỹ thuật của chúng lại khác nhau. Người mua nên cung cấp thị trường mục tiêu, kiểu xe hoặc loại đầu vào, công suất đầu ra của bộ sạc, dòng điện dự kiến, chiều dài cáp, yêu cầu làm mát và nhu cầu chứng nhận trước khi quyết định lựa chọn đầu nối.

Điều này giúp tránh một lỗi thường gặp trong các dự án: chọn một đầu nối phù hợp với giao diện hiển thị nhưng không phù hợp với chế độ sạc, tải nhiệt, logic điều khiển hoặc đường dẫn tuân thủ cần thiết trong thực tế.

Kiểm tra độ tin cậy và bảo trì cho các đầu nối CCS2

Đối với các điểm sạc công cộng và kho bãi xe, độ tin cậy của đầu nối CCS2 không chỉ phụ thuộc vào việc vượt qua các bài kiểm tra ban đầu. Đầu nối được sử dụng hàng ngày, tiếp xúc với điều kiện ngoài trời và được sử dụng lặp đi lặp lại dưới tác động của điện và cơ học. Theo thời gian, những thay đổi nhỏ về tình trạng tiếp xúc, phản hồi khóa, độ căng cáp hoặc hiệu suất niêm phong có thể dẫn đến các phiên sạc bị lỗi, giảm công suất, khiếu nại của người dùng hoặc phải thay thế sớm hơn.

Trong quá trình kiểm tra định kỳ, người vận hành cần chú ý đến những tín hiệu này:

Việc lập kế hoạch bảo trì cần phù hợp với mức độ sử dụng của địa điểm. Một bộ sạc DC ít sử dụng có thể chỉ cần kiểm tra trực quan và vệ sinh định kỳ, trong khi bộ sạc đường cao tốc hoặc hệ thống trạm sạc có lưu lượng truy cập cao cần theo dõi các phiên sạc bị lỗi, hồ sơ giảm công suất, nhiệt độ đầu nối và chu kỳ thay thế. Mục tiêu không chỉ là mua đầu nối có công suất phù hợp mà còn đảm bảo hoạt động ổn định của nó dưới tải trọng thực tế của địa điểm.

Câu hỏi thường gặp

Đầu nối CCS2 là gì?

Đầu nối CCS2, còn được gọi là Combo 2, là một đầu nối sạc xe điện kết hợp giao diện AC loại 2 với hai tiếp điểm DC bổ sung để sạc nhanh. Nó được sử dụng rộng rãi ở châu Âu và nhiều thị trường dựa trên chuẩn Type 2 cho các dự án sạc DC công cộng, sạc cho đội xe và sạc công suất cao.

CCS2 có giống với Loại 2 không?

Không. Loại 2 chủ yếu là giao diện sạc AC. CCS2 sử dụng phần trên của Loại 2 và bổ sung thêm hai tiếp điểm DC phía dưới để sạc nhanh DC. Đầu vào CCS2 thường có thể chấp nhận phích cắm AC Loại 2, nhưng đầu vào chỉ dành cho Loại 2 thì không hỗ trợ sạc nhanh DC CCS2.

Sơ đồ bố trí chân cắm của đầu nối CCS2 như thế nào?

Đầu cắm sạc CCS2 đầy đủ cho xe bao gồm vùng tiếp điểm AC loại 2, tiếp đất bảo vệ, dây dẫn điều khiển, dây dẫn cảm biến tiệm cận và hai tiếp điểm DC phía dưới. Trong các phích cắm sạc DC CCS2, các tiếp điểm nguồn AC có thể không phải lúc nào cũng được kết nối vì sạc DC công suất cao sử dụng DC+ và DC- để cung cấp điện.

Cổng sạc CCS2 có hỗ trợ cả sạc AC và DC không?

Có, nếu xe và hệ thống sạc được thiết kế cho cả hai chế độ. Sạc AC sử dụng phần đầu nối loại 2, trong khi sạc nhanh DC sử dụng các tiếp điểm DC phía dưới. Chỉ sự phù hợp về mặt vật lý thôi là chưa đủ; xe phải hỗ trợ chế độ sạc cần thiết, quy trình giao tiếp và logic an toàn.

Tất cả các bộ sạc CCS2 có cần đầu nối làm mát bằng chất lỏng không?

Không. Đầu nối CCS2 làm mát bằng không khí có thể phù hợp cho việc sạc DC công suất trung bình, sử dụng vừa phải, thời gian đỗ xe dài và các địa điểm nhạy cảm về chi phí. Đầu nối CCS2 làm mát bằng chất lỏng phù hợp hơn cho các địa điểm có dòng điện cao liên tục, sử dụng nhiều, khí hậu nóng và các dự án mà việc giảm công suất hoặc nhiệt độ tay cầm là vấn đề cần quan tâm.

Người mua nên kiểm tra những gì trước khi chọn đầu nối CCS2?

Người mua cần xác nhận thị trường mục tiêu, khả năng tương thích với xe, công suất đầu ra của bộ sạc, điện áp và dòng điện định mức, phương pháp làm mát, chiều dài cáp, thiết kế khóa, bảo vệ IP, chứng nhận và kế hoạch bảo trì. Hỗ trợ từ nhà cung cấp, tài liệu, phụ tùng thay thế và sự ổn định giao hàng cũng rất quan trọng trong các dự án B2B.

Lựa chọn đầu nối CCS2 cho dự án trạm sạc?

Việc lựa chọn đầu nối CCS2 phù hợp không chỉ phụ thuộc vào hình dạng phích cắm hay dòng điện định mức. Sự phù hợp với thị trường, khả năng tương thích với xe, phương pháp làm mát, thiết kế cáp, chứng nhận và yêu cầu bảo trì đều ảnh hưởng đến hiệu suất dự án.

Hãy liên hệ với Workersbee để thảo luận về các tùy chọn đầu nối và cụm cáp CCS2 dành cho các trạm sạc công cộng, bãi đỗ xe, dự án sản xuất bộ sạc và hệ thống sạc DC công suất cao.
