Trang chủ Đầu nối EV Đầu nối DC làm mát tự nhiên Workersbee 400A CCS2 để sạc nhanh
Workersbee 400A CCS2 naturally cooled DC connector main product view

Đầu nối DC làm mát tự nhiên Workersbee 400A CCS2 để sạc nhanh

Đầu nối xe CCS2 400A được thiết kế cho sạc DC dòng điện cao. Mẫu làm mát tự nhiên này phù hợp cho các trạm sạc DC công cộng, thiết bị sạc thương mại và các dự án khác cần đầu ra loại 400A với hệ thống cáp đơn giản hơn và độ phức tạp tích hợp thấp hơn.

  • mục số :

    WB-IC-DC1.1-400A

  • chứng nhận :

    CB certification and TÜV Rheinland test report available

  • Đánh giá hiện tại :

    400A
Yêu cầu ngay
Bạn có thể quan tâm đến

  • SỰ MIÊU TẢ

  • BẢNG THÔNG SỐ KỸ THUẬT

  • Điểm nổi bật

  • Câu hỏi thường gặp

Đầu nối 400A CCS2 Gen 1.1 của Workersbee được thiết kế cho các dự án sạc cần dòng điện đầu ra cao hơn mà không cần thêm sự phức tạp của hệ thống cáp làm mát bằng chất lỏng. Nó rất phù hợp cho các trạm sạc công cộng, thiết bị sạc thương mại và các ứng dụng sử dụng nhiều khác yêu cầu hiệu suất ổn định với mô hình bảo trì đơn giản hơn.

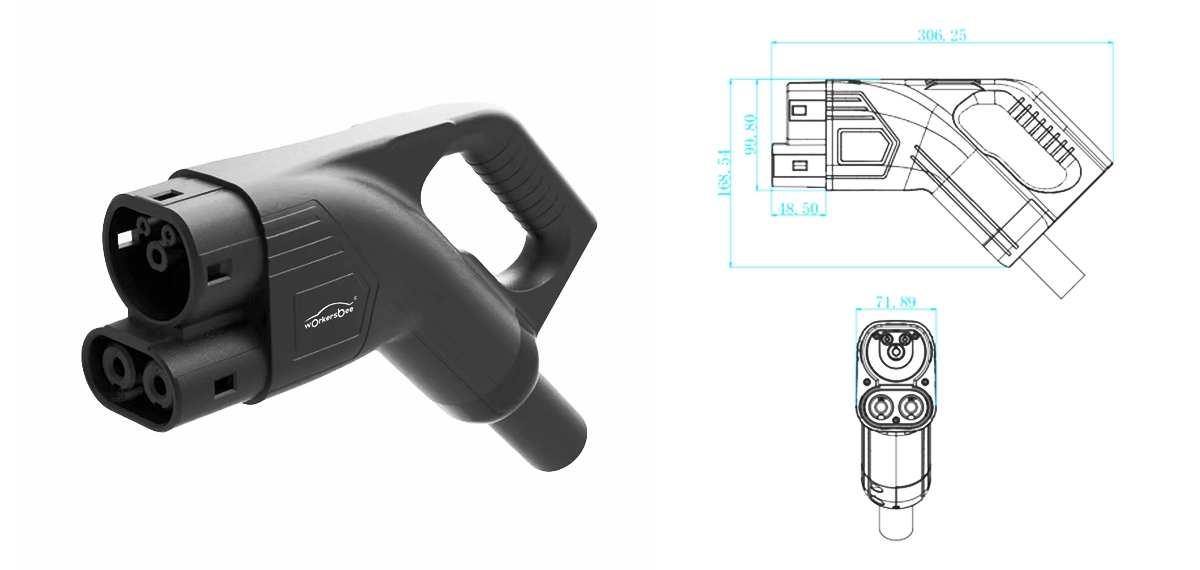

Dimension drawing of the Workersbee 400A CCS2 naturally cooled DC connector



Với định mức 400A và 1000V DC, đầu nối làm mát tự nhiên này được thiết kế để sạc dòng điện cao ổn định, với các tiếp điểm nguồn mạ bạc và chức năng giám sát nhiệt độ trên cả hai đầu cực nguồn DC nhằm hỗ trợ kiểm soát nhiệt độ đáng tin cậy trong hoạt động hàng ngày.



Đối với các nhà sản xuất, tích hợp và phân phối bộ sạc, phiên bản 400A dễ dàng tích hợp vào các hệ thống sạc khác nhau. Các tùy chọn cáp và cảm biến tùy chỉnh giúp phù hợp với các bố cục bộ sạc, cấu trúc tủ và yêu cầu dự án khác nhau.

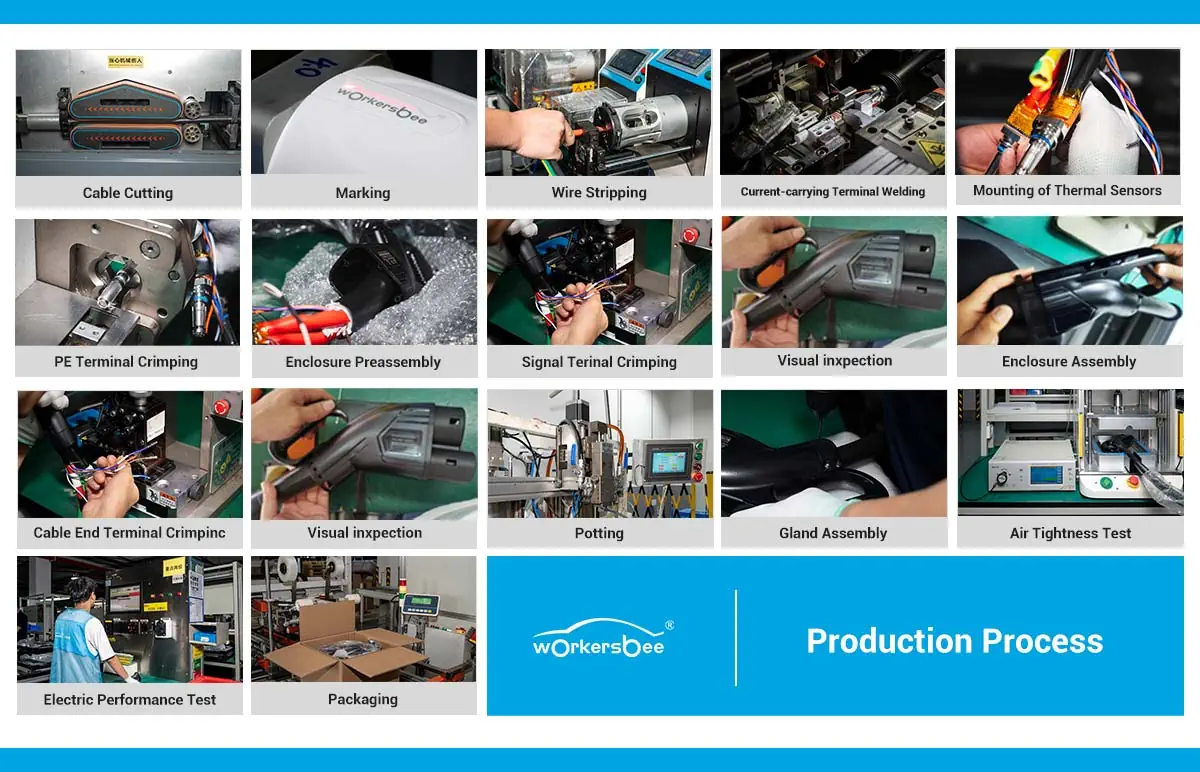

Production process of the Workersbee 400A CCS2 naturally cooled DC connector

Loại

Mục

Thông số kỹ thuật

Điện

Dòng điện định mức

400A

Điện áp định mức

1000V DC

Điện áp chịu đựng

3500V AC, dòng rò rỉ < 5mA (giữa DC+/DC-/PE)

Điện trở cách điện

> 5MΩ (1000V DC)

Tăng nhiệt độ cuối cùng

< 50 nghìn

Nhiệt độ vỏ cáp

< 85 ℃

Khả năng chống uốn

< 0,05mΩ

Tiếp điểm tín hiệu

CP / PP: 30V, 2A

Cơ khí

Lực chèn và lực rút

< 100N

Tuổi thọ cơ học

> 30.000 chu kỳ (khi không tải)

Xếp hạng khả năng bắt lửa

UL94 V-0

thử nghiệm rơi

Độ cao rơi 1,5 m, 50 lần, dựa trên chiều dài cáp 2,25 m.

Xe chạy qua

5000N +/- 250N

Môi trường

Mức độ bảo vệ

IP55khi giao phối

nhiệt độ môi trường hoạt động

-35 ℃ đến 40 ℃

Độ ẩm làm việc

Độ ẩm tương đối từ 5% đến 95%, không ngưng tụ.

Nhiệt độ bảo quản

-40 ℃ đến 85 ℃ ℃

Độ cao

< 4000 m

Nguyên vật liệu

Cái đầu

PA6 + sợi thủy tinh

Nhà ở

PC

Kẹp cáp

Hợp kim nhôm

Tiếp điểm nguồn/tín hiệu

Hợp kim đồng mạ bạc

Cáp

Cấu trúc cáp

4 x 60 mm² + 1 x 6 mm²+ 2 x (2 x 0,75 mm)²) (P2) + 2 x (2 x 0,75 mm²)

Đường kính ngoài cáp

38,5 +/- 1 mm

Chất liệu áo khoác

TPU

Tiêu chuẩn tham chiếu

IEC 62893-2017

Bán kính uốn cong

10 x đường kính ngoài cáp

Tùy chỉnh

Cảm biến tùy chọn

PT1000 / NTC10K

Các mặt hàng có thể điều chỉnh

Chiều dài cáp, chiều dài đoạn tuốt vỏ, kiểu đầu nối và loại cảm biến

Cấu hình làm mát tự nhiên 400A

Đầu nối này được thiết kế để sạc DC 400A với cấu trúc làm mát tự nhiên, phù hợp cho các dự án cần khả năng chịu dòng điện cao hơn mà không cần thêm sự phức tạp của cáp làm mát bằng chất lỏng.



Điện áp định mức 1000V DC dành cho hệ thống sạc công suất cao.

Với định mức 1000V DC, phiên bản 400A được thiết kế cho các ứng dụng sạc DC công suất cao, đòi hỏi hiệu suất điện ổn định. Điều này làm cho nó phù hợp với các hệ thống sạc nhanh thương mại và các thiết bị sạc DC khác có mức sử dụng hàng ngày cao.



Giám sát nhiệt độ kép trên các đầu nối nguồn DC

Cảm biến nhiệt độ được tích hợp trên cả hai đầu cực nguồn DC để hỗ trợ quản lý nhiệt tại các điểm tiếp xúc quan trọng trong quá trình sạc dòng điện cao.



Thiết kế tiếp điểm điện trở thấp

Các tiếp điểm nguồn mạ bạc hỗ trợ truyền tải dòng điện hiệu quả và kiểm soát sự tăng nhiệt trong quá trình sạc dòng điện cao lặp đi lặp lại.



Có thể tùy chỉnh để tích hợp vào bộ sạc.

Phiên bản 400A hỗ trợ tùy chỉnh cáp và cảm biến để phù hợp hơn với các cấu trúc bộ sạc, bố trí dây dẫn và yêu cầu tích hợp dự án khác nhau.



Được thiết kế cho môi trường sạc DC cường độ cao.

Với khả năng bảo vệ IP55 và tuổi thọ cơ học hơn 30.000 chu kỳ kết nối không tải, đầu nối này phù hợp với các hệ thống sạc có tần suất kết nối và ngắt kết nối hàng ngày cao.



Đầu nối này có tương thích với tất cả các tiêu chuẩn sạc xe điện không?
Không. Thiết bị này được thiết kế cho các xe CCS2 sử dụng giao diện IEC 62196-3 Combo 2. Nó không dành cho các đầu vào xe CCS1, NACS hoặc GB/T.
Phiên bản 400A này có hệ thống làm mát tự nhiên không?
Đúng vậy. Đây là phiên bản 400A làm mát tự nhiên trong dòng CCS2 Gen 1.1, được thiết kế cho các dự án cần dòng điện cao hơn mà không cần chuyển sang hệ thống cáp làm mát bằng chất lỏng.
Có những tùy chọn cảm biến nhiệt độ nào?
PT1000 và NTC10K là các loại cảm biến nhiệt độ tùy chọn, và đầu nối hỗ trợ giám sát nhiệt độ trên cả hai tiếp điểm nguồn DC.
Những bộ phận nào có thể được tùy chỉnh cho mục đích sản xuất thiết bị gốc (OEM) hoặc tích hợp dự án?
Chiều dài cáp, chiều dài đoạn tuốt vỏ, kiểu đầu nối và loại cảm biến có thể được điều chỉnh theo thiết kế bộ sạc, bố trí tủ điện và yêu cầu của bộ dây dẫn.
Những loại giấy tờ chứng nhận nào có thể được cung cấp?
Các tài liệu chứng nhận CB và báo cáo thử nghiệm TÜV Rheinland đều có sẵn để xem xét kỹ thuật và thảo luận về tiêu chuẩn dự án.
