Trang chủ Đầu nối EV Đầu nối DC CCS2 làm mát bằng chất lỏng Workersbee dành cho sạc xe điện công suất cao
Main product view of Workersbee liquid-cooled CCS2 DC connector for high-power EV charging
Front interface view of Workersbee liquid-cooled CCS2 DC connector for high-power EV charging
Workersbee liquid-cooled CCS2 DC charging cable assembly with connector and cable leads
Cable end detail of Workersbee liquid-cooled CCS2 DC connector assembly showing power and signal leads

Đầu nối DC CCS2 làm mát bằng chất lỏng Workersbee dành cho sạc xe điện công suất cao

Các đầu nối DC CCS2 làm mát bằng chất lỏng của Workersbee có các cấu hình 300A, 400A và 500A dành cho các dự án sạc xe điện công suất cao.

  • mục số :

    WB-IC-DC2.0- 300A, WB-IC-DC2.0- 400A, WB-IC-DC2.0- 500A

  • chứng nhận :

    TUV / CE

  • Đánh giá hiện tại :

    300A/400A/500A

  • Product Type :

    Liquid-Cooled CCS2 DC Charging Connector

  • Interface Standard :

    CCS2 / EN IEC 62196-3

  • Rated Voltage :

    Up to 1000V DC

  • Cooling Type :

    Liquid Cooling

  • Applications :

    Public DC fast charging stations, highway charging sites, fleet depots, and other high-power charging projects

  • Customization :

    Cable length, current configuration, matched cable assembly, branding, and project-based integration support
Yêu cầu ngay BẢNG THÔNG SỐ KỸ THUẬT
Bạn có thể quan tâm đến

  • SỰ MIÊU TẢ

  • BẢNG THÔNG SỐ KỸ THUẬT

  • Điểm nổi bật

  • Câu hỏi thường gặp

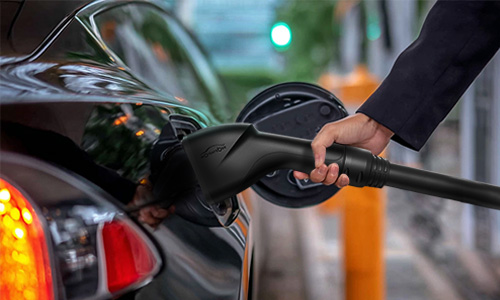

Workersbee liquid-cooled CCS2 DC connector in EV charging application at a commercial charging site

Trong các ứng dụng sạc công suất cao, hiệu suất của đầu nối không chỉ phụ thuộc vào khả năng chịu dòng điện mà còn phụ thuộc vào khả năng kiểm soát nhiệt độ, xử lý cáp và độ ổn định hoạt động khi sử dụng nhiều lần. Cấu trúc làm mát bằng chất lỏng giúp dòng sản phẩm này hỗ trợ hiệu quả hơn các môi trường sạc khắc nghiệt.



Dòng sản phẩm này phù hợp với cơ sở hạ tầng sạc nhanh công cộng, các trạm sạc trên đường cao tốc, bãi đỗ xe cho đội xe và các dự án thương mại khác có tần suất sử dụng cao. Sản phẩm cũng hỗ trợ tích hợp phía bộ sạc với các dữ liệu kỹ thuật thực tế như lưu lượng chất làm mát, dung tích chất làm mát, hiệu suất trao đổi nhiệt và các thông số kỹ thuật điện và cơ khí quan trọng.



Có nhiều tùy chọn dựa trên dự án khác nhau dành cho các thiết kế bộ sạc, bố trí cáp và yêu cầu về thương hiệu. Tài liệu kỹ thuật cho mô hình đã chọn có thể được cung cấp theo yêu cầu để xem xét dự án và đánh giá kỹ thuật.



Dimension drawing of Workersbee liquid-cooled CCS2 DC connector with side and front views



ONG CÔNG NHÂN Các đầu nối EV được sản xuất với độ chính xác và hiệu quả cao bằng dây chuyền sản xuất hoàn toàn tự động. Việc kiểm tra trực quan 360 độ được thực hiện ở mỗi giai đoạn sản xuất. Sự chú trọng đến từng chi tiết được dành cho các dây chuyền sản xuất để đảm bảo rằng mỗi đầu nối được sản xuất đều đáp ứng các tiêu chuẩn chất lượng cao nhất và không có khuyết điểm. Hệ thống kiểm soát chất lượng được thiết kế để đảm bảo sản phẩm cuối cùng tốt nhất có thể, giúp khách hàng yên tâm nhận được sản phẩm an toàn và đáng tin cậy.

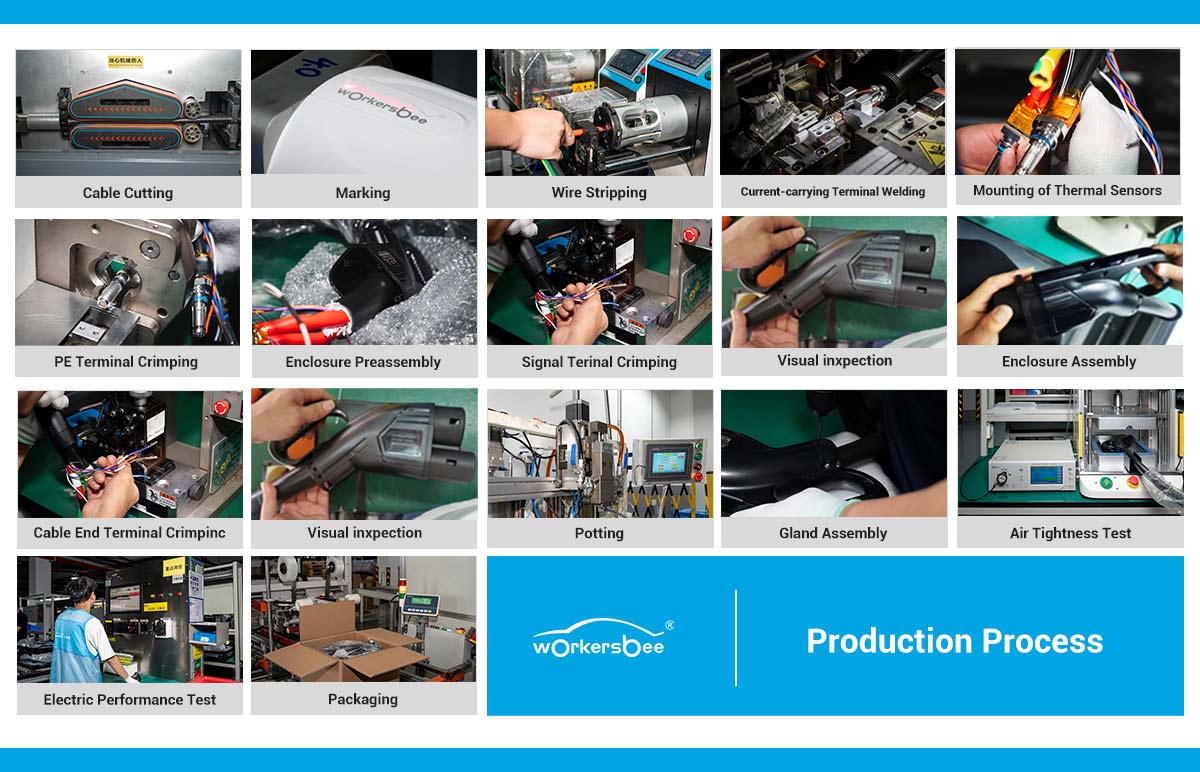

Production process of Workersbee liquid-cooled CCS2 DC connector including assembly and testing steps

Mục

Cnội dung

Dòng điện định mức

300A / 400A / 500A

Điện áp định mức

Điện áp DC lên đến 1000V

Nhiệt độ hoạt động

-35°C đến +50°C

Mức độ bảo vệ

IP55

Tiêu chuẩn giao diện

CCS2 / EN IEC 62196-3

Vật liệu đầu cuối

Hợp kim đồng, mạ bạc

Vật liệu xây nhà

Nhựa nhiệt dẻo

Vật liệu cáp

TPU

Loại làm mát

Làm mát bằng chất lỏng

Tốc độ dòng chảy chất làm mát

1,5-3,0 L/phút

Áp suất chất làm mát

3,5-8 bar

Dung tích chất làm mát

Khoảng 2,5 lít cho cáp dài 5m.

Công suất tiêu thụ của hệ thống làm mát bằng chất lỏng

<160W

Độ ồn của hệ thống làm mát bằng chất lỏng

<60dB

Tốc độ trao đổi nhiệt

170W @ 300A
255W @ 400A
374W @ 500A

Chu kỳ giao phối

Hơn 10.000

Chứng nhận

Đã thử nghiệm theo EN IEC 62196-1, EN IEC 62196-3, IEC TS 62196-3-1 và EN 17186

Kiểm soát nhiệt độ cho quá trình sạc dòng điện cao

Cấu trúc làm mát bằng chất lỏng được thiết kế để hỗ trợ các ứng dụng sạc dòng điện cao với khả năng quản lý nhiệt độ tốt hơn. Dòng sản phẩm này bao gồm các cấu hình 300A, 400A và 500A, với dữ liệu trao đổi nhiệt được công bố cho từng mức dòng điện để hỗ trợ đánh giá tại chỗ.



Được thiết kế để tích hợp với hệ thống sạc công suất cao.

Dòng sản phẩm này hỗ trợ hệ thống sạc lên đến 1000V DC và bao gồm các dữ liệu kỹ thuật thực tế như lưu lượng chất làm mát, dung tích chất làm mát và các thông số kỹ thuật điện và cơ khí quan trọng để phù hợp với bộ sạc.



Thích hợp cho các dự án trạm sạc thương mại có mức sử dụng cao.

Đầu nối này được phát triển cho các trạm sạc nhanh công cộng, điểm sạc trên đường cao tốc, kho bãi xe và các ứng dụng sạc thương mại khác, nơi thiết bị sạc dự kiến ​​hoạt động trong điều kiện sử dụng thường xuyên.



Cấu trúc sản phẩm ổn định, thích hợp cho việc sử dụng thương mại nhiều lần.

Với hệ thống làm mát bằng chất lỏng, khả năng chống bụi và nước IP55, cùng hơn 10.000 chu kỳ kết nối, dòng sản phẩm này được thiết kế dành cho môi trường sạc thương mại yêu cầu kết nối lặp đi lặp lại và hoạt động ngoài trời.





Tôi có thể lập kế hoạch cho dòng điện liên tục nào?
Tay cầm này được thiết kế để chịu được dòng điện liên tục 500 A ở điện áp DC lên đến 1000 V với mức tăng nhiệt độ nhất định. < 50 °C khi hệ thống làm mát đạt tiêu chuẩn. Hãy liên hệ với chúng tôi để có biểu đồ nhiệt phù hợp với môi trường xung quanh và chu kỳ hoạt động của bạn.
Tôi cần loại hệ thống làm mát nào?
Sử dụng mạch dầu silicon có kích thước phù hợp với lưu lượng 1,5–3,0 L/phút ở áp suất khoảng 3,5–8 bar đến tay cầm. Dây cáp dài 5 m thường chứa khoảng 2,5 L chất làm mát; công suất điển hình cho mỗi tay cầm là... <160 W. Chúng tôi cung cấp hướng dẫn tích hợp cho máy bơm, bộ trao đổi nhiệt, ống dẫn và khớp nối nhanh.
Sản phẩm này có phù hợp cho các địa điểm công cộng ngoài trời không?
Đúng vậy—được xếp hạng sử dụng ngoài trời với khả năng chống nước IP55 và phạm vi hoạt động từ −35 °C đến +50 °C. Âm thanh tay cầm... <60 dB (khoảng mức độ hội thoại bình thường), và lực giao phối là <100 N, dễ dàng sử dụng hàng ngày. Cơ chế đã được kiểm nghiệm hơn 10.000 chu kỳ.
Liệu nó có tương thích với bộ sạc và tiêu chuẩn CCS2 của tôi không?
Thiết kế này tuân thủ các yêu cầu của tiêu chuẩn IEC 62196-3 đối với bộ ghép nối công suất cao DC và hỗ trợ cảm biến nhiệt độ tại các vùng quan trọng. Nó được thiết kế cho hệ thống EVSE CCS2; sơ đồ đấu dây và chi tiết tín hiệu cảm biến được bao gồm trong hướng dẫn tích hợp của chúng tôi. Tài liệu TÜV/CE có sẵn theo yêu cầu.
Cần bảo trì những gì?？
Giữ cho bề mặt khớp nối luôn sạch sẽ, kiểm tra các gioăng và các bộ phận chốt định kỳ, và kiểm tra mức nước làm mát/bộ lọc trong quá trình bảo dưỡng thường xuyên. Tránh dùng tia nước áp suất cao xịt trực tiếp vào bề mặt. Danh sách kiểm tra bảo dưỡng và khoảng thời gian bảo dưỡng được cung cấp trong hướng dẫn bảo dưỡng; thời hạn bảo hành là 24 tháng.
THẺ HOT : Đầu nối sạc xe điện thương mại Nhà sản xuất đầu nối CCS2 Đầu nối sạc xe điện công suất cao Đầu nối sạc xe điện CCS2 Đầu nối CCS2 500A Đầu nối sạc nhanh DC CCS2 Đầu nối CCS2 công suất cao Đầu nối DC CCS2 làm mát bằng chất lỏng
