Khả năng kiểm thử sản phẩm sạc xe điện

Thử nghiệm trong thực tế

Bên trong phòng thí nghiệm thử nghiệm sạc xe điện của Workersbee

Video này ghi lại quá trình kiểm tra một mẫu sản phẩm trong phòng thí nghiệm của chúng tôi, bao gồm từ việc lắp đặt và uốn cong cáp đến giám sát nhiệt độ, kiểm tra IP, phân tích đầu cuối và ghi lại kết quả thử nghiệm.

Sử dụng cơ học lặp đi lặp lại

Các chu kỳ cắm và rút cáp, cùng với việc uốn cong cáp, cho thấy giao diện đầu nối, lỗ cáp và các dây dẫn bên trong phản ứng như thế nào với chuyển động lặp đi lặp lại.
Tải điện và nhiệt độ

Dữ liệu về tải dòng điện, sụt áp và nhiệt độ đa điểm cho thấy cách thức hoạt động của đầu nối và cụm cáp dưới tải điện.
Môi trường, Niêm phong và Kết nối

Các bài kiểm tra về nhiệt độ, độ ẩm và chỉ số IP kiểm tra vỏ máy và các gioăng. Phân tích tiết diện đầu nối xem xét bên trong mối nối được ép chặt.

Tổng quan về khả năng kiểm thử

Các khu vực thử nghiệm chính cho sản phẩm sạc xe điện

K

Kiểm tra độ tin cậy môi trường

Các sản phẩm và vật liệu được tiếp xúc với các điều kiện nhiệt độ, độ ẩm, phun muối, tia cực tím và ozone để kiểm tra khả năng phản ứng của chúng đối với môi trường bảo quản và ngoài trời khắc nghiệt.

Nhiệt độ cao/thấp Độ ẩm Phun muối Lão hóa do tia cực tím Lão hóa ozone
K

Kiểm tra độ bền cơ học

Các thử nghiệm lặp đi lặp lại về ghép nối, uốn cáp, xoắn, kéo, rung động và va đập tập trung vào các giao diện, cơ chế khóa, đầu vào cáp và dây dẫn bên trong.

Chu kỳ giao phối Uốn cáp Xoắn và kéo Rung độngSự va chạm
K

Kiểm tra an toàn điện

Điện trở cách điện, khả năng chịu đựng điện môi, nối đất, dòng điện tiếp xúc và các kiểm tra bảo vệ được sử dụng để đánh giá tính toàn vẹn của lớp cách điện và chức năng bảo vệ.

Điện trở cách điện Điện áp chịu đựng Tiếp đất Liên hệ hiện tạiKiểm tra bảo vệ
H

Hiệu suất nhiệt và điện

Các thử nghiệm về tải dòng điện, tăng nhiệt độ và giảm điện áp kiểm tra cách các đầu nối, cáp và thiết bị sạc hoạt động dưới tải điện, với nhiều kênh được sử dụng để ghi lại dữ liệu nhiệt độ và điện.

Đang tải Nhiệt độ tăng Sụt áp Giám sát đa điểmKiểm thử chức năng
K

Kiểm tra khả năng chống xâm nhập

Các bài kiểm tra bụi và nước nhằm kiểm tra các gioăng, vỏ máy, giao diện, nắp bảo vệ và điểm vào cáp trong điều kiện thử nghiệm IP đã được xác định.

IP5X IP6X IPX5 IPX7Kiểm tra niêm phong
P

Phân tích vật liệu và đầu cuối

Các đặc điểm như tiết diện đầu nối, hình dạng mối nối, độ cứng vi mô, độ mài mòn bề mặt và sự lão hóa vật liệu được kiểm tra ở cấp độ linh kiện.

Mặt cắt ngang cuối cùng Phân tích uốn Độ cứng vi mô Sự mài mònSự lão hóa vật liệu

Thiết bị phòng thí nghiệm cốt lõi

Thiết bị phòng thí nghiệm để kiểm tra sản phẩm sạc xe điện

Thiết bị bên dưới là một phần trong hệ thống thử nghiệm nội bộ của chúng tôi dành cho các đầu nối xe điện, thiết bị di động. Xe điện Bộ sạc, cáp sạc và các linh kiện liên quan.

Thiết bị kiểm tra môi trường

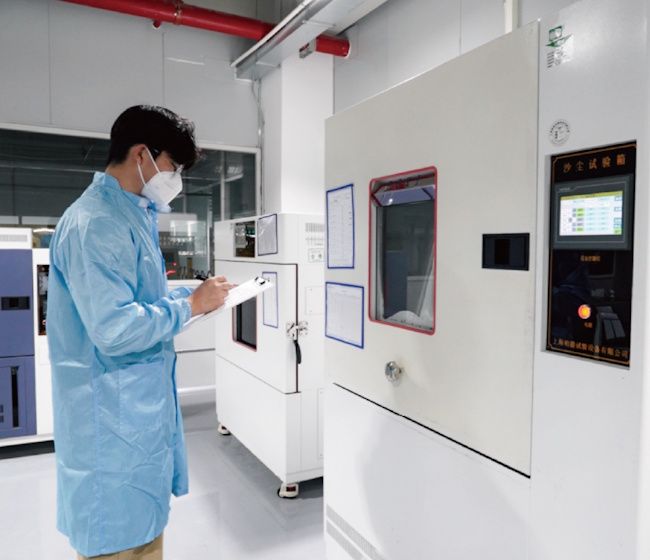

1. Buồng nhiệt độ và độ ẩm
2. Buồng phun muối
3. Buồng lão hóa tia cực tím
4. Buồng lão hóa ozone
Thiết bị có độ bền cơ học
1. Máy kiểm tra độ uốn và độ xoắn cáp
2. Máy kiểm tra chu kỳ ghép nối đầu nối
3. Máy kiểm tra độ bền kéo, xoắn và lắc
4. Hệ thống kiểm tra rung động và va đập
Thiết bị điện và hiệu suất
1. Hệ thống thu thập dữ liệu đa kênh
2. Nguồn điện DC lập trình được, lên đến 2000 A

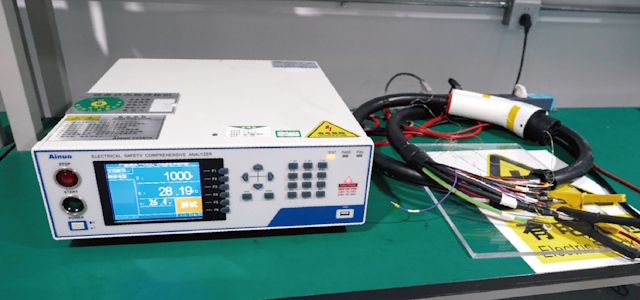

3. Máy kiểm tra cách điện, điện áp chịu đựng và nối đất
4. Hệ thống kiểm tra sạc AC, công suất lên đến 22 kW
Thiết bị phân tích vật liệu và thiết bị đầu cuối
1. Máy phân tích tiết diện đầu cuối
2. Máy đo độ cứng Micro Vickers
3. Máy kiểm tra khả năng chống mài mòn

Trọng tâm dòng sản phẩm

Trọng tâm thử nghiệm theo loại sản phẩm sạc xe điện

Kế hoạch thử nghiệm khác nhau tùy thuộc vào thiết kế sản phẩm, định mức điện, mục đích sử dụng và các yêu cầu áp dụng. Các lĩnh vực xem xét chính cho từng loại sản phẩm được trình bày bên dưới.

Đầu nối EV

Dành cho các đầu nối sạc AC và DC, bao gồm các giao diện CCS1, CCS2, NACS, Loại 1, Loại 2 và GB/T.

Nhiệt độ tăng Sụt áp Độ bền khi kết đôi Khóa và chốt liên động Điện trở cách điện Bảo vệ IP

Xem sản phẩm
Bộ sạc xe điện di động

Dành cho bộ sạc di động Mode 2 tích hợp bộ điều khiển, chức năng bảo vệ, phích cắm điện, cáp sạc và đầu nối xe hơi.

Chức năng sạc Phi công điều khiển Bảo vệ chống rò rỉ Bảo vệ quá nhiệt Tiếp đất Cách điện & Điện áp chịu đựng

Xem sản phẩm
Cáp sạc xe điện

Dùng cho các cụm cáp sạc và các mối nối cáp với đầu nối thường xuyên chịu tác động của việc uốn cong, kéo, xoắn và các điều kiện môi trường.

Uốn cápUốn dẻo độngXoắn và kéoSự liên tục của dây dẫnTrang phục áo khoácĐộ bền của mối nối

Xem sản phẩm
Bộ chuyển đổi EV

Dành cho các giao diện bộ chuyển đổi kết hợp nhiều định dạng đầu nối khác nhau và yêu cầu kiểm tra về độ khít, độ dẫn điện, nhiệt độ và khả năng sử dụng nhiều lần.

Giao diện phù hợp Sự liên tục của điện Nhiệt độ tăng Sụt áp Độ bền khi kết đôi Cách điện & Điện áp chịu đựng

Xem sản phẩm

Quy trình kiểm thử

Kiểm thử từ khâu xem xét mẫu đến hỗ trợ sản xuất.

01
Đánh giá sản phẩm và linh kiện

Cấu trúc sản phẩm, đầu nối, cáp, vỏ, gioăng và các bộ phận quan trọng khác được xem xét trước khi kế hoạch thử nghiệm được xác định.
02
Kế hoạch kiểm tra và chuẩn bị mẫu

Các hạng mục thử nghiệm và điều kiện mẫu được lựa chọn dựa trên loại sản phẩm, định mức điện và yêu cầu của dự án.
03
Kiểm thử sản phẩm

Các mẫu sản phẩm trải qua các thử nghiệm được xác định cho sản phẩm và dự án, với kết quả được ghi lại để xem xét.
04
Đánh giá kỹ thuật

Kết quả thử nghiệm được xem xét dựa trên thiết kế, vật liệu, các mối nối và mục đích sử dụng dự kiến trước khi sản phẩm được đưa vào sản xuất tiếp.
05
Kiểm tra chất lượng sản xuất

Các biện pháp kiểm tra và thử nghiệm được lựa chọn phù hợp được sử dụng trong quá trình sản xuất để kiểm tra tính nhất quán của sản phẩm.
06
Hồ sơ thử nghiệm và tài liệu hỗ trợ

Các bản ghi thử nghiệm, tài liệu chất lượng và hồ sơ kỹ thuật được lựa chọn có thể được cung cấp tùy theo sản phẩm và dự án.

TIÊU CHUẨN & TÀI LIỆU

Hỗ trợ tiêu chuẩn và tài liệu

Các hạng mục thử nghiệm được lựa chọn dựa trên loại sản phẩm, thị trường mục tiêu và các yêu cầu áp dụng. Hồ sơ thử nghiệm, tài liệu chất lượng và hồ sơ kỹ thuật hiện có phụ thuộc vào sản phẩm và phạm vi dự án.

Các tài liệu kỹ thuật và chất lượng hiện có

Tùy thuộc vào sản phẩm và phạm vi dự án, các tệp có sẵn có thể bao gồm:

Thông số kỹ thuật sản phẩm

Tài liệu chứng nhận

Các bản ghi thử nghiệm đã chọn

Hồ sơ kiểm tra và chất lượng

Bản vẽ kỹ thuật và các tài liệu hỗ trợ.

Tiêu chuẩn sản phẩm sạc xe điện

IEC 62196 IEC 61851 IEC 62752 Tiêu chuẩn SAE J1772 UL 2251 UL 2594 GB/T 20234GB/T 18487
Tài liệu tham khảo về thử nghiệm môi trường, cơ học và vật liệu

Bộ tiêu chuẩn IEC 60068 IEC 60529 ISO 16750 ISO 9227 EN 50620ASTM G154 ASTM E384USCAR-37

Bạn cần hồ sơ thử nghiệm hoặc tài liệu chất lượng cho dự án trạm sạc xe điện của mình?

Hãy chia sẻ loại sản phẩm, thị trường mục tiêu và yêu cầu dự án của bạn. Chúng tôi sẽ xác nhận những hồ sơ thử nghiệm, tài liệu chứng nhận và hồ sơ chất lượng nào có sẵn để xem xét.

Yêu cầu các tài liệu hiện có

Khả năng kiểm tra sản phẩm sạc xe điện
